Уклон канализационной трубы: нормы СП для 50, 110, 160 мм, расчёт перепада и глубина заложения

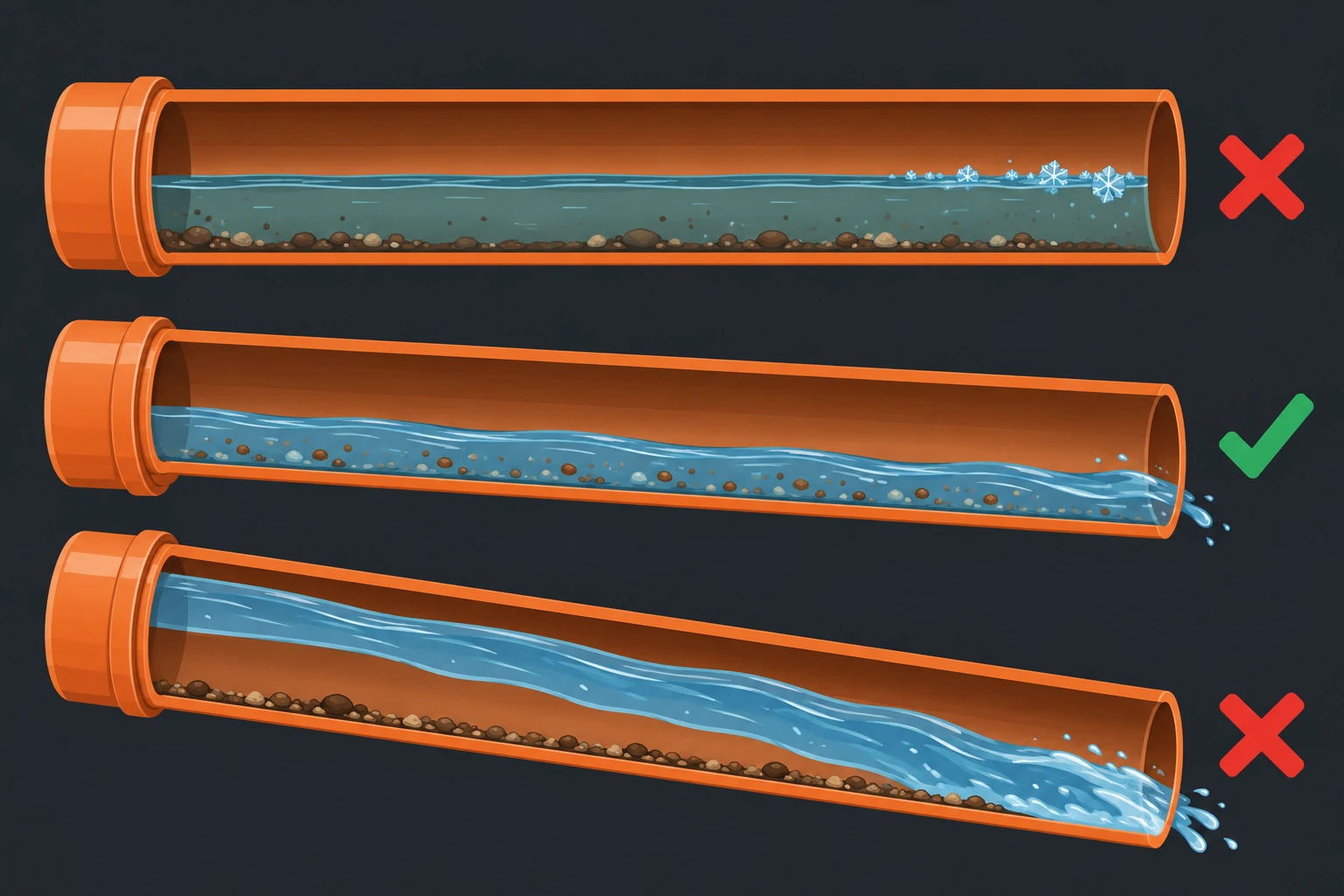

Половина засоров и зимних пробок в наружной канализации — не мусор и не мороз, а уклон, положенный «на глаз». Слишком пологая труба не уносит твёрдое, слишком крутая — уносит воду, а твёрдое оставляет. Норма для трубы 110 мм — 2 см на метр, и это не «около двух», а именно два. В статье — таблицы уклонов по СП 30.13330 и СП 32.13330 для 50, 110, 160 и 200 мм, формула перепада высот с примерами, минимальная и максимальная глубина, как выставить уклон на стройке и как проверить уже уложенную трубу.

Что такое уклон и почему именно два сантиметра

Уклон — отношение перепада высот к длине трубы. Записывают либо в сотых долях (0,02), либо в сантиметрах на метр (2 см/м), либо в процентах (2 %) — это одно и то же. Самотёчная канализация работает за счёт того, что вода движется с определённой скоростью и несёт с собой твёрдые частицы. По СП 32.13330 самоочищающая скорость для бытовых стоков — не ниже 0,7 м/с при наполнении трубы 0,3–0,6 диаметра. При уклоне 0,02 в трубе 110 мм именно такая скорость и наполнение: вода идёт «ручьём» на треть диаметра и тащит по дну всё, что смыли.

Нормативные уклоны по СП: таблицы

Внутренняя канализация — СП 30.13330.2020

Максимальный уклон для труб внутренней сети — 0,15 (15 см/м), кроме коротких выпусков до 1,5 м.

Наружная канализация — СП 32.13330.2018

Для частного дома в 95 % случаев труба — рыжая ПВХ или ПП 110 мм наружного применения (SN4) с уклоном ровно 2 см/м. Труба 160 мм на участке оправдана только при длине трассы больше 25–30 м или при подключении двух домов: она даёт меньший уклон и меньшую глубину на входе в септик.

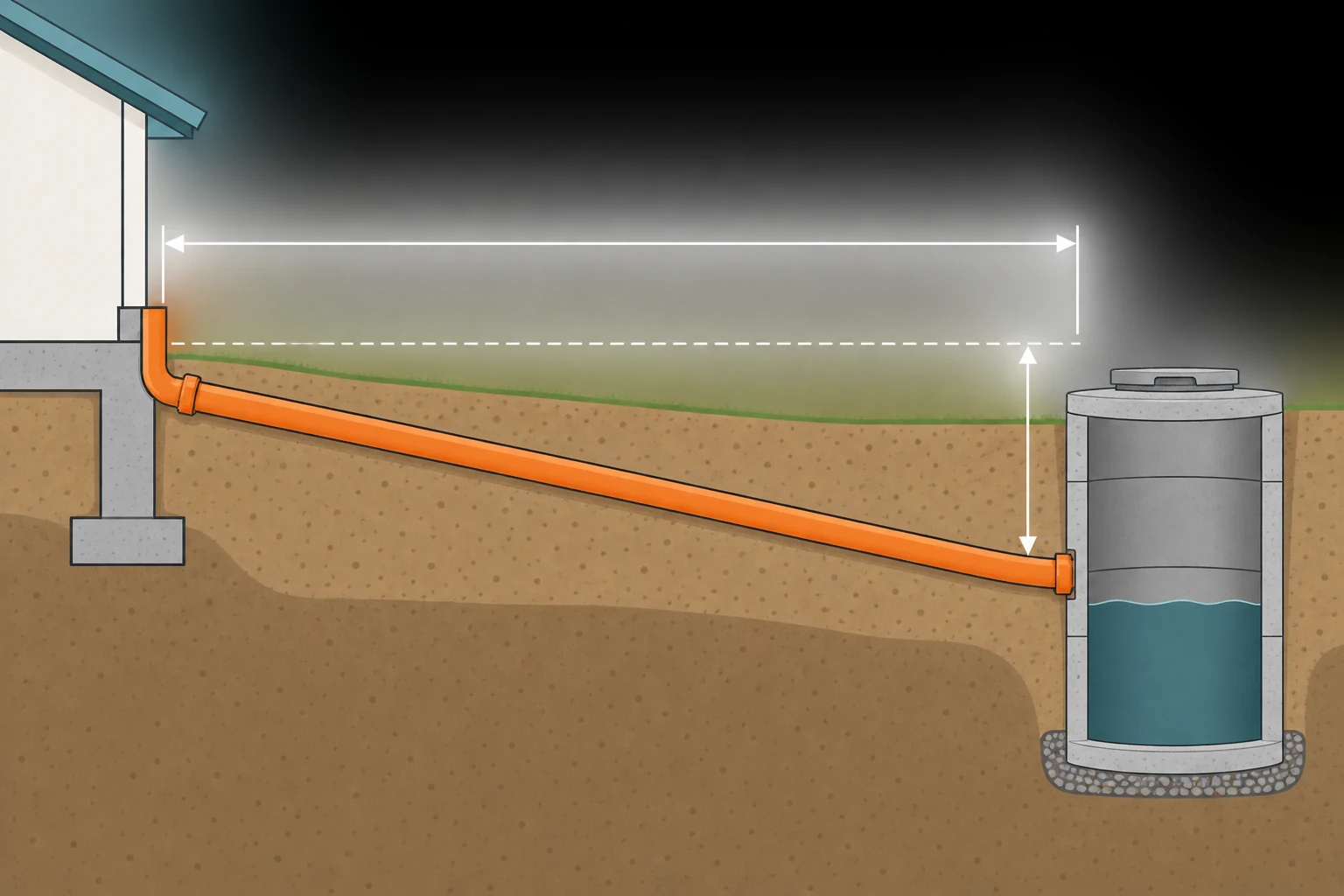

Расчёт перепада высот: формула и примеры

Перепад = длина трассы × уклон. Для трубы 110 мм: на каждый метр — 2 см. Отсюда простое правило: глубина трубы у септика равна глубине выхода из дома плюс 2 см на каждый метр плюс 5–10 см запаса на неровности.

Пример. Дом в Одинцовском районе, выпуск из фундамента на глубине 0,55 м, септик через 12 м. Перепад 12 × 0,02 = 0,24 м, труба входит в первую камеру на глубине 0,55 + 0,24 = 0,79 м. Кольца КС10-9 три штуки — 2,7 м, верх колец на 0,3 м ниже земли: ввод получается на 0,5 м ниже верха первого кольца. Перелив ставим ещё на 0,3 м ниже ввода — на 1,1 м, ниже реального промерзания. Схема сходится.

Когда не сходится. Трасса 35 м, выпуск 0,7 м: перепад 0,7 м, ввод на 1,4 м, перелив на 1,7 м, фильтрующее дно второй камеры — на 4,5 м, в грунтовой воде. Решения: труба 160 мм с уклоном 1 см/м (ввод на 1,05 м), перенос септика ближе к дому в пределах норм расстояний, или промежуточный колодец с перепадом. Нормы расстояний — в отдельной статье.

Скорость и наполнение: откуда взялись цифры в таблицах

За каждым уклоном стоит два параметра из СП 32.13330: скорость потока не ниже самоочищающей и наполнение трубы в пределах 0,3–0,6 диаметра. Скорость ниже 0,7 м/с не уносит песок и осадок, выше 4 м/с (по СП — предел для пластиковых труб) — истирает трубу и отрывает воду от твёрдого. Наполнение меньше 0,3 — «ручеёк», который не поднимает бумагу; больше 0,6 — вытесняет воздух, труба работает полным сечением, и сифоны в доме начинает срывать. Уклон 0,02 для 110 мм даёт при типичном расходе частного дома (0,5–1,5 л/с) скорость 0,8–1,0 м/с и наполнение 0,3–0,4 — ровно в норме. Для 160 мм тот же расход при 0,02 дал бы наполнение 0,2 и «ручеёк», поэтому для больших труб уклон меньше.

Расчёт по формуле Маннинга для ПВХ (n = 0,010); значения округлены.

Уклон внутри дома: стояк, отводы, унитаз

Внутренняя сеть живёт по СП 30.13330: горизонтальные отводы 50 мм от раковин и душа — 3,5 см/м (минимум 2,5), отвод от унитаза 110 мм — 2 см/м, стояк — вертикально без уклона. Унитаз ставят не дальше 1–1,5 м от стояка по горизонтали, иначе нужен свой уклон и ревизия. Ванна и душ на 50-й трубе с уклоном 3 см/м на длине 4 м опускаются на 12 см — под стяжкой это учитывают заранее. Выпуск из дома — то место, где внутренняя сеть становится наружной: он проходит через фундамент в гильзе 160 мм с зазором, чтобы усадка дома не срезала трубу, и с этой точки начинается отсчёт 2 см/м до септика.

Длинная трасса: промежуточный колодец и перепад

Когда от дома до септика 30–50 м (участок вытянут, септик по нормам расстояний в дальнем конце), перепад 0,6–1 м уводит ввод на 1,5–1,8 м. Три выхода. Первый — труба 160 мм на 1 см/м: перепад вдвое меньше, ввод на 1,0–1,2 м. Второй — смотровой колодец на середине трассы: труба входит в него на одной отметке, выходит на 30–40 см ниже, дальше снова 2 см/м; колодец из кольца КС10 с дном, служит ревизией — на длинных трассах СП 32.13330 требует смотровые колодцы через каждые 35 м для 150 мм. Третий — поднять септик: неглубокий ввод и кольца, установленные выше, с обваловкой грунтом (насыпной септик). Мы чаще берём второй вариант: колодец стоит 8–12 тысяч и решает и уклон, и прочистку.

Инструменты для контроля уклона

• Пузырьковый уровень 1 м с подкладкой. Брусок 2 см под одним концом: пузырёк в центре — уклон ровно 0,02. Самый надёжный способ на каждом стыке.
• Лазерный уровень (нивелир) с рейкой. Для трасс от 10 м: горизонтальная плоскость по всей траншее, отметки на рейке в начале и конце показывают перепад с точностью до сантиметра.
• Гидроуровень (шланг с водой). Бесплатно и точно на любой длине: уровень воды в обоих концах шланга — одна горизонталь.
• Электронный угломер или приложение в телефоне. Показывает угол: 0,02 — это 1,15°, 0,01 — 0,57°. Точность телефона ±0,1° — для контроля хватает, для разметки нет.
• Шнур и колышки. Для разметки котлована и траншеи до копки: натянутый с нужным перепадом шнур — ориентир для экскаваторщика.

Уклон дренажа и ливнёвки — для сравнения

Дренажные трубы вокруг дома кладут с уклоном 0,5–1 см/м: в них чистая вода, твёрдого нет, самоочищение не нужно, зато важно не уйти глубоко на длинном периметре. Ливнёвка 110 мм с песколовками — 1–2 см/м. Их не объединяют с бытовой канализацией: дождевая вода с крыши за час переполнит первую камеру септика и вымоет бактерии, а зимой резко её охладит. Дренаж и ливнёвка уходят в свой колодец или канаву.

Глубина заложения трубы

СП 32.13330 требует укладывать трубу на 0,3 м выше глубины промерзания для труб до 500 мм, но не мельче 0,7 м до верха трубы — иначе её раздавит машина или лопата. В Подмосковье нормативная глубина промерзания 1,3–1,6 м, то есть «по норме» труба должна лежать на 1,0–1,3 м. Практика частного дома иная: выпуск из фундамента редко глубже 0,5–0,7 м, и на первых метрах труба всегда мельче нормы. Её защищают утеплением (скорлупа 50 мм, короб из ЭППС) и греющим кабелем, а под въездом — гильзой из трубы 160–200 мм. Подробно про зимнюю защиту — септик зимой.

Как выставить уклон на монтаже

1. Разметка. Натянуть шнур от точки выпуска до ввода в септик с нужным перепадом: на 10 м — на 20 см ниже. По шнуру копать траншею шириной 40–50 см с запасом на подушку.
2. Подушка. На дно траншеи — 10–15 см песка, пролить и утрамбовать. Уклон формируется по подушке, а не по трубе: подкладывать под трубу камни и обрезки — нельзя, труба провиснет между ними.
3. Укладка. Трубу класть раструбом против потока (раструб смотрит к дому), уплотнительные кольца смазать. Каждые 2 м — проверка уровнем: пузырьковый уровень длиной 1 м с накладкой 2 см на одном конце показывает точный уклон 0,02, когда пузырёк в центре. Лазерный уровень удобнее на длинных трассах.
4. Повороты. Только отводами 15°, 30°, 45° — два по 45 вместо одного на 90. На каждом повороте больше 45° и на каждых 15–20 м прямой — ревизия или смотровой колодец, иначе засор не прочистить.
5. Обсыпка. Песком на 15–20 см над трубой с трамбовкой по бокам (не сверху), потом грунт. Перед засыпкой — пролив: вылить в трубу ведро воды и убедиться, что она вышла в септик без остатка.

Типичные ошибки

• Уклон «средний по трассе». Первые 5 м по 4 см, потом 5 м ровно. В сумме 20 см на 10 м, а на деле — застой на ровном участке. Уклон должен быть одинаковым на каждом метре.
• Контруклон у септика. Ввод в кольцо оказался выше, чем труба перед ним, — вода стоит в последнем метре, и зимой это первая пробка. Ввод всегда ниже трубы.
• Труба на камнях. Провисы между опорами копят воду и мусор.
• Поворот 90° коленом. Гидравлический удар, засоры, невозможность прочистки тросом.
• Серая труба на улице. Внутренняя ПП-труба не рассчитана на грунт и мороз — сминается. Снаружи только рыжая SN4, под въездом — SN8.
• Уклон «с запасом» 5 см/м. Вода уходит, твёрдое остаётся.

Как проверить уклон уже уложенной трубы

Если труба закопана, а сомнения есть: открыть ревизию у дома и люк септика, замерить глубину верха трубы в обеих точках от одной горизонтали (лазерный уровень или шланг-гидроуровень) и разделить разницу на длину. Получилось 0,015–0,03 — норма. Меньше 0,01 или отрицательное — перекладывать участок. Косвенный признак: вода из ванны уходит с бульканьем и уровень в септике поднимается с задержкой в минуту-две — труба стоит с застоем.

Уклон для септика: что ещё важно

Перелив между камерами кладут с уклоном 1–2 см/м на длине 0,5–1 м — практически горизонтально, с тройником внутрь первой камеры. Труба отвода из станции биоочистки в канаву — самотёчная 110 мм с теми же 2 см/м, если рельеф позволяет; если нет — насосная версия станции с напорной трубой 32–50 мм без уклона. Вентиляционный стояк уклона не требует, но не должен собирать конденсат в «карман».
